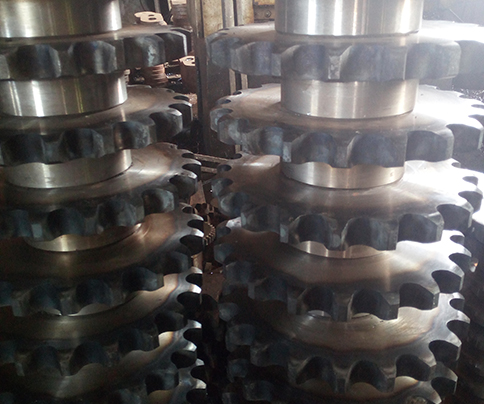

链轮的有关重要名词术语

(1)链轮:分度圆——链轮上能被链条根本节距等分的圆,其直径。分度圆是停止各项理论计算用的根本圆。

(2)链轮分度圆节距——在链轮分度圆上,对应中心角为的弦长,简称链轮节距。链轮分度圆节距的大小,同链轮根本节距相等。

(3)链轮齿顶圆——链轮上能直接丈量到的最大圆,其直径为。

(4)链轮齿根圆——链轮齿槽底部所在的圆,其直径为。

(5)链轮齿廓线(即链轮齿形——齿廓面同端面的交线)。

(6)链轮作用角——链条同链轮齿廓线接触点处的法线与链节中心线间的夹角,称为链轮作用角。它的大小决议了轮齿传送有效工作拉力的才能。

(7)链轮齿形角——链轮齿廓线的切线之间的夹角称为齿形角。对直边齿形链轮来说,当齿沟中心不别离时,链轮作用角与链轮齿形半角数值相同。

(8)链轮齿廓工作段——在正常工作过程中,链条与轮齿完成接触的一段链轮齿廓线。

(9)齿沟圆弧中心角——当齿廓齿沟段为圆弧时,其所对的中心角为齿沟圆弧中心角,简称齿沟角,它的一半称齿沟半角。

2、链轮齿数的选定当工作条件请求采用齿数很少的链轮时,则可设计具有小作用角的非规范齿形链轮;当工作条件请求采用齿数很大的链轮时,则也可设计具有较高齿高的非规范齿形链轮,以坚持有较大的节距许用磨损伸长率。从啮合和受力状况来思索,滚子链传动的最少齿数为9,但在详细选定时,还应留意下列各点:

(1)思索 节距大小的影响假如大节距又碰上小齿数,那将使链条遭到较大的附加载荷,因而荐用最小齿数为中节距。

(2)思索转速上下的影响准绳上转速较高时,应选用较大的以使传动平稳,因而,荐用最少齿数

(3)当传动空间尺寸答应时,思索使传动有较长的运用寿命,引荐小链轮的齿数为,小链轮齿数推荐选用奇数齿,它们和偶数的链节相啮合可使磨损比拟平均。依据整体规划空间和中心距的大小,选定主动链轮齿数。
